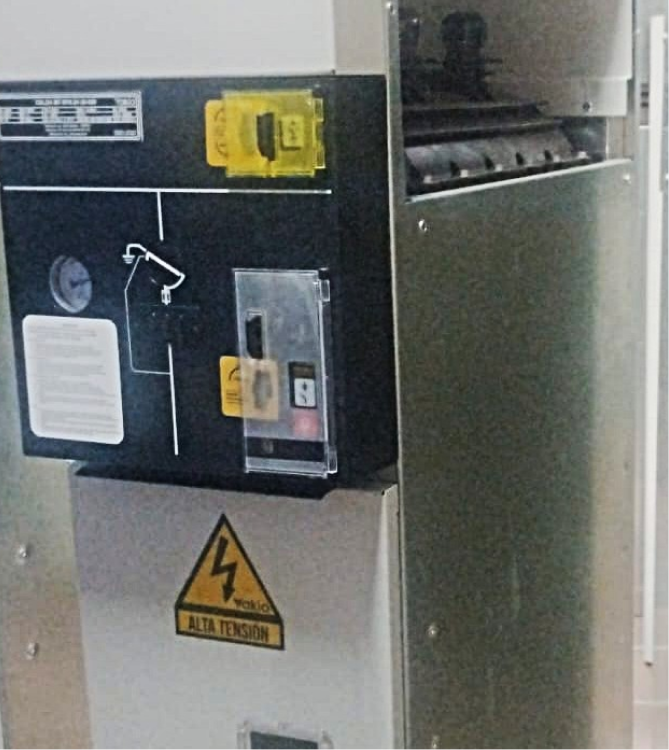

Nuestra celdas AIS de VAKIO, aislada en aire con tecnología de corte en SF6 de la familia GSM12/24kV, le ayudaran a tener unos proyectos mas óptimos en espacio y sin aumentar los costos del mismo. Son equipos de alta confiabilidad y seguridad, que ocupan pequeños espacios en las instalaciones. Son ideales para industria, minería, generadoras, infraestructura y casi cualquier tipo de construcción que necesita un nivel de Tension inferior a 24 KV.
| Referencia | Detalle | |
|---|---|---|
| CELDA DS-S | CELDA DE PROTECCION CON SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA Y BASE PORTA FUSIBLES TIPO HH NORMA DIN 43625, DETECTOR DE TENSIÓN CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE FUSION DE FUSIBLES, ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA Y DISPARO TRIPOLAR POR FUSION DE FUSIBLES. DIMENSIONES 1600x375x960mm (AltoxAnchoxProf). INCLUYE PALANCA. 24KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-ES | CELDA DE ENTRADA O SALIDA DE LINEA CON SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. DIMENSIONES 1600x375x960mm (AltoxAnchoxProf). INCLUYE PALANCA. 24KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DE REMONTE DS-R VPIS | CELDA DE REMONTE PARA ENTRADA DE CABLES CON SISTEMA DE BARRAS HORIZONTAL Y VERTICAL PARA INTERCONEXION CON EL SECCIONADOR, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS. VENTANA DE INSPECCION ESTADO CABLES Y CONEXIONES. Dimensiones 1600x375x960mm (AltoxAnchoxProf) | |
| CELDA DE MEDIDA | CELDA DE MEDIDA | |
| CELDA DS-S 40KV | CELDA DE PROTECCION CON SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA Y BASE PORTA FUSIBLES TIPO HH NORMA DIN 43625, DETECTOR DE TENSIÓN CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE FUSION DE FUSIBLES, ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA Y DISPARO TRIPOLAR POR FUSION DE FUSIBLES. DIMENSIONES 2200x750x1434mm (AltoxAnchoxProf). INCLUYE PALANCA. 40KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-ES 40KV | CELDA DE ENTRADA O SALIDA DE LINEA CON SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. DIMENSIONES 2200x750x1434mm (AltoxAnchoxProf). INCLUYE PALANCA. 40KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-R 24KV | CELDA DE REMONTE PARA ENTRADA DE CABLES (NO INCLUYE BARRAS NI DETECTOR DE TENSION CAPACITIVO). VENTANA DE INSPECCION ESTADO CABLES . Dimensiones 1600x375x960mm (AltoxAnchoxProf) | |
| CELDA DS-R VPIS 40KV | CELDA DE REMONTE PARA ENTRADA DE CABLES CON SISTEMA DE BARRAS HORIZONTAL Y VERTICAL PARA INTERCONEXION CON EL SECCIONADOR, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS. VENTANA DE INSPECCION ESTADO CABLES Y CONEXIONES. Dimensiones 2200x750x1434mm (AltoxAnchoxProf) | |
| CELDA DS-R 40KV | CELDA DE REMONTE PARA ENTRADA DE CABLES (NO INCLUYE BARRAS NI DETECTOR DE TENSION CAPACITIVO). VENTANA DE INSPECCION ESTADO CABLES . Dimensiones 2200x750x1434mm (AltoxAnchoxProf) | |
| CELDA DS-ATS 24KV | CELDA DE TRANSFENCIA DOBLETIRO AUTOMATICA POR DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION DUCTO CABLES. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. DIMENSIONES 2000x1500x960mm (AltoxAnchoxProf). INCLUYE RELE DE TRANSFERENCIA POR SENSORES CAPACITIVOS Y PALANCA. 24KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-ATS-EPM 24KV | CELDA DE TRANSFENCIA DOBLETIRO AUTOMATICA POR TRANSFORMADORES DE POTENCIAL. DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION DUCTO CABLES. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. INCLUYE 6 TP´S, RELE DE TRANSFERENCIA Y PALANCA. 24KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-ATS 40KV | CELDA DE TRANSFENCIA DOBLETIRO AUTOMATICA POR DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION DUCTO CABLES. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. DIMENSIONES 2400x3000x960mm (AltoxAnchoxProf). INCLUYE RELE DE TRANSFERENCIA POR SENSORES CAPACITIVOS Y PALANCA. 40KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-ATS-EPM 40KV | CELDA DE TRANSFENCIA DOBLETIRO AUTOMATICA POR TRANSFORMADORES DE POTENCIAL. DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION DUCTO CABLES. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. INCLUYE 6 TP´S, RELE DE TRANSFERENCIA Y PALANCA. 40KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-I 24KV | CELDA DE PROTECCION CON INTERRUPTOR EN VACIO CON RELE DE PROTECCION VKRV-VI Y SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. INCLUYE PALANCA. 24KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-I 40KV | CELDA DE PROTECCION CON INTERRUPTOR EN VACIO CON RELE DE PROTECCION VKRV-VI Y SECCIONADOR DE OPERACIÓN MANUAL BAJO CARGA CON CUCHILLA DE PUESTA A TIERRA, DETECTOR DE TENSION CAPACITIVO CON INDICADORES LUMINOSOS, SEÑALIZACION MECANICA DE ESTADO DEL SECCIONADOR Y CUCHILLA DE PUESTA A TIERRA. PORTA CANDADO PARA BLOQUEO DE SEGURIDAD. VENTANA DE INSPECCION POSICION CUCHILLA. MEDIDOR DE PRESION DE GAS SF6 DEL SECCIONADOR. APERTURA TRIPOLAR. INCLUYE PALANCA. 40KV. 630A. 20KA. IAC: A-FL. LSC2. IP3X, IEC62271-200. | |
| CELDA DS-M 36KV | CELDA DE MEDIDA PARA 2 Y 3 ELEMENTOS, ENTRADA Y SALIDA CABLES. (NO INCLUYE TRANSFORMADORES, TUBERIA, CABLEADO DE CONTROL, BORNERAS Y CONTADORES). Dimensiones 2250x1000x1700mm (AltoxAnchoxProf) | |
| MOTORIZACION | MANDOS CON MOTORIZACION, BOBINAS DE APERTURA, CIERRE Y CONTACTOS DE ESTADO PARA 24 KV Y 36 KV. |
